전체 보어 제어 밸브 DN40-DN400
전체 보어 제어 밸브 DN40-DN400
핵심 단어:
전체 보어 제어 밸브 DN40-DN400
분류:
핫라인:
전체 보어 제어 밸브 DN40-DN400
그래픽 세부 정보
코팅: 파란색과 빨간색으로 제공되는 에폭시 스프레이 색상

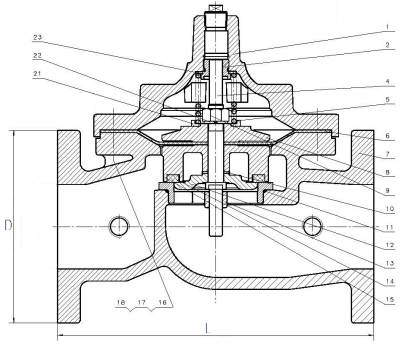

| 일련번호 | 주요 구성 요소 이름 | 재료 |
| 1 | 밸브 본체 | 연성이 있는 철 |
| 2 | 캡 | 연성이 있는 철 |
| 삼 | 손질 | 스테인레스 스틸 316 |
| 4 | 횡격막 | 니트릴 고무 |
| 5 | 밸브 샤프트 및 스프링 | 스테인레스 스틸 |
| 6 | 볼트와 너트 | 스테인레스 스틸 |
| 7 | 막힌 | 아연도금강/스테인리스강 |

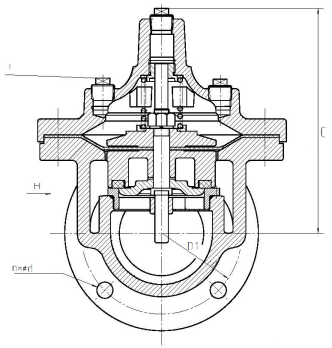

전체 치수 클래스 150 단위: mm
| 크기 | 엘 | 씨 | 디 | D1 | n-∅d | |||||||
| DN40 | 215.9 | 138 | 127 | 190.5 | 4-∅15.9 | |||||||
| DN50 | 238.3 | 171 | 152.4 | 120.6 | 4-∅19 | |||||||
| DN65 | 279.4 | 188 | 177.8 | 139.7 | 4-∅19 | |||||||
| DN80 | 304.8 | 205 | 190.5 | 152.4 | 4-∅19 | |||||||
| DN100 | 381.0 | 268 | 228.6 | 190.5 | 8-∅19 | |||||||
| DN150 | 508.0 | 330 | 279.4 | 241.3 | 8-∅22.2 | |||||||
| DN200 | 644.7 | 402 | 342.9 | 298.45 | 8-∅22.4 | |||||||
| DN250 | 755.7 | 430 | 406.4 | 361.95 | 12-∅25.4 | |||||||
| DN300 | 863.6 | 525 | 482.6 | 431.8 | 12-∅25.4 | |||||||
| DN350 | 990.6 | 615 | 533.4 | 476.25 | 12-∅28.6 | |||||||
| DN400 | 1051.1 | 640 | 596.9 | 539.8 | 16-∅28.4 | |||||||
참고: DN400을 초과하거나 클래스 300이 필요한 크기의 경우 당사에 문의하십시오.
