감압 제어 밸브 DN80-DN600
감압 제어 밸브 DN80-DN600
핵심 단어:
감압 제어 밸브 DN80-DN600
분류:
핫라인:
감압 제어 밸브 DN80-DN600
그래픽 세부 정보
코팅: 파란색과 빨간색으로 제공되는에폭시스프레이색상

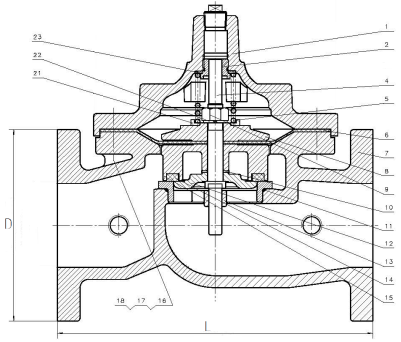

| 부품번호 | 주요구성 요소이름 | 재료 |
| 1 | 밸브본체 | 지속되는철 |
| 2 | 캡 | 지속되는철 |
| 삼 | 손질 | 스테인레스틸316 |
| 4 | 횡격막 | 니트릴고무 |
| 5 | 밸브및프트스프링 | 스테인리스 스틸 |
| 6 | 볼트와너트 | 스테인리스 스틸 |
| 7 | 막힌 | 아연도금강/스테인리스강 |

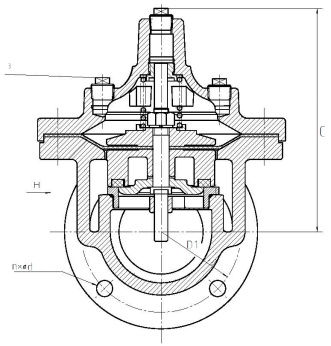

전체치수클래스150 기본 : mm
| 크기 | 엘 | 씨 | 디 | D1 | n-∅d | |||||||
| DN80 | 260.4 | 167 | 190.5 | 152.4 | 4-∅19 | |||||||
| DN100 | 352.6 | 214 | 228.6 | 190.5 | 8-∅19 | |||||||
| DN150 | 450.9 | 288.4 | 279.4 | 241.3 | 8-∅22.2 | |||||||
| DN200 | 543.1 | 368.6 | 342.9 | 298.45 | 8-∅22.4 | |||||||
| DN250 | 660.4 | 447.5 | 406.4 | 361.95 | 12-∅25.4 | |||||||
| DN300 | 762.0 | 523.3 | 482.6 | 431.8 | 12-∅25.4 | |||||||
| DN400 | 889.0 | / | 596.9 | 539.8 | 16-∅28.4 | |||||||
| DN500 | 1219.2 | 657.6 | 698.5 | 635 | 20-∅31.8 | |||||||
| DN600 | 1219.2 | 657.6 | 812.8 | 749.3 | 20-∅35.1 | |||||||
: DN400을 초과또는 클래스300이 필요한 경우 해당 사항을 양해해 주시기 바랍니다.
