이중 플랜지 편심 버터플라이 밸브 DN200-DN1200

핵심 단어:

분류:

핫라인:

이중 플랜지 편심 버터플라이 밸브 DN200-DN1200

그래픽 세부 정보

적용분야

하수, 해수, 식수, 압축공기, 가스 등

기준

설계 표준: ISO 5752/BS EN 593
구조적 길이 표준: ISO 5752/EN 558 시리즈 13 및 시리즈 14
측면 플랜지 드릴링: EN1092-2 PN10/PN16
압력 테스트 표준: EN12266-1
쉘 압력 테스트: PN×1.5, 씰 압력 테스트 : PN×1.1

드라이브 모드

웜기어, 전동헤드, 공압헤드 등

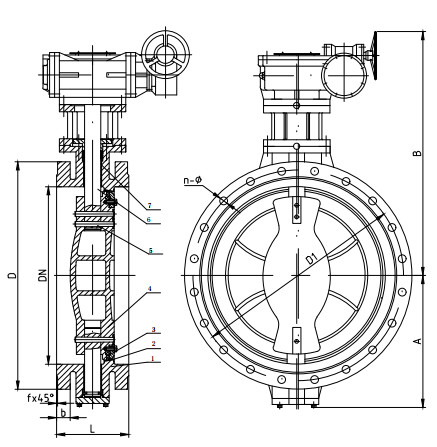

일련번호	부품명	재료
1	밸브 본체	연성이 있는 철
2	밸브 바디 씰	SS304/SS316
삼	밸브 플레이트 씰	스테인레스 스틸
4	밸브 플레이트	에폭시 연성철
5	핀	스테인레스 스틸
6	밸브 샤프트	스테인레스 스틸
7	부싱	F4/스틸

전체 치수/플랜지 표준 EN1092-2 PN16 (단위: mm)

DN:mm	엘		ㅏ	비	f×45°	фD	фD1	n1-фd1	비
DN:mm	13 시리즈	14 시리즈	ㅏ	비	f×45°	фD	фD1	n1-фd1	비
200	152	230	182	489	삼	340	295	12-23	20
250	165	250	219	565	삼	405	355	12-28	스물 둘
300	178	270	244	690	4	460	410	12-28	24.5
350	190	290	283	715	4	520	470	16-28	26.5
400	216	310	312	763	4	580	525	16-31	28
450	222	330	344	786	4	640	585	20-31	30
500	229	350	381	882	4	715	650	20-34	31.5
600	267	390	451	987	5	840	770	20-37	36
700	292	430	526	1048	5	910	840	24-37	39.5
800	318	470	581	1097	5	1025	950	24-41	43
900	330	510	643	1197	5	1125	1050	28-41	46.5
1000	410	550	722	1273	5	1255	1170	28-44	50
1200	470	630	840	1484	5	1485	1390	32-50	57

참고: DN1200 이상의 크기에 대해서는 당사에 문의하십시오.
