이중 플랜지 센터라인 버터플라이 밸브 DN50-DN2200

핵심 단어:

분류:

핫라인:

이중 플랜지 센터라인 버터플라이 밸브 DN50-DN2200

그래픽 세부 정보

적용분야

하수, 해수, 식수, 압축공기, 가스 등

기준

설계 표준: ISO 5752/BS EN 593/API 609
구조적 길이 표준: ISO 5752/EN 558 시리즈 13
측면 플랜지 드릴링: EN1092-2 PN10/PN16/ANSI 150# 등
상부 플랜지: ISO 5211
압력 테스트 표준: EN12266- 1/API 598
쉘 압력 테스트: PN×1.5, 씰 압력 테스트: PN×1.1

드라이브 모드

레버, 웜기어, 전동헤드, 공압헤드 등

일련번호	부품명	재료
1	밸브 본체	DI/WCB/SS
2	밸브 플레이트	DI/SS/Al-청동
삼	밸브 샤프트	SS/모넬
4	좌석	EPDM/NBR/바이톤
5	부싱	PTFE/청동
6	오링	NBR
7	핀	스테인레스 스틸

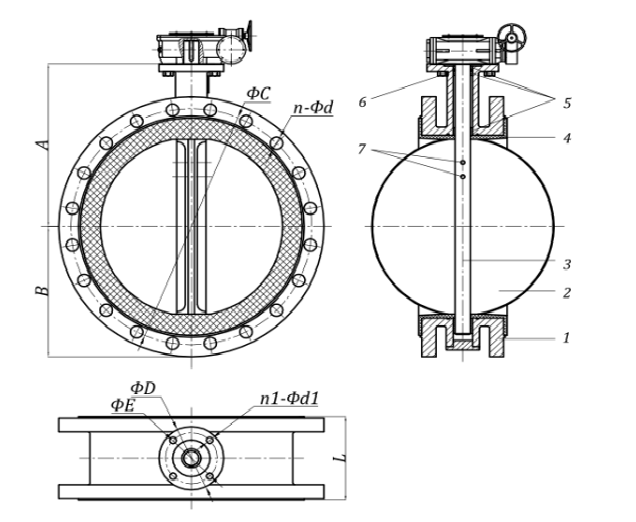

플랜지 치수 EN1092-2 PN16 (단위: mm)

DN:mm	엘	ㅏ	비	фC	n-фd	фD	페	n1-фd1
50	108	120	80	125	4-19	65	50	4-8
65	112	130	75	145	4-19	65	50	4-8
80	114	145	90	160	8-19	65	50	4-8
100	127	165	115	180	8-19	90	70	4-10
125	140	180	110	210	8-19	90	70	4-10
150	140	190	150	240	8-23	90	70	4-10
200	152	240	160	295	12-23	125	102	4-12
250	165	260	195	355	12-28	125	102	4-12
300	178	300	220	410	12-28	125	102	4-12
350	190	330	245	470	16-28	125	102	4-12
400	216	370	267	525	16-31	175	140	4-18
450	222	400	300	585	20-31	175	140	4-18
500	229	500	390	650	20-34	175	140	4-18
600	267	525	425	770	20-37	210	165	4-22
700	292	580	480	840	24-37	300	254	8-18
800	318	630	575	950	24-41	300	254	8-18
900	330	690	560	1050	28-41	300	254	8-18
1000	410	745	637	1170	28-44	300	254	8-18
1200	470	925	775	1390	32-50	350	298	8-22
1400	530	1000	900	1590	36-50	415	356	8-32
1600	600	1150	1020	1820년	40-57	415	356	8-32

참고: DN1600 이상의 크기에 대해서는 당사에 문의하십시오.
