러그형 센터라인 버터플라이 밸브 DN50-DN600

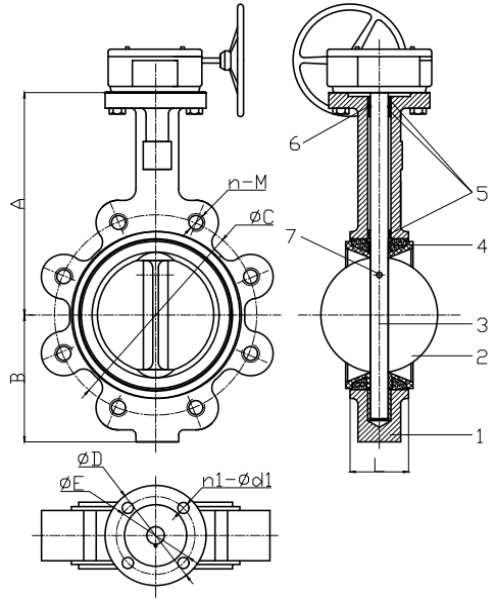

그래픽 세부 정보

적용분야

하수, 해수, 식수, 압축공기, 가스 등

기준

설계 표준: ISO 5752/BS EN 593/API 609
구조 길이 표준: ISO 5752/EN 558 시리즈 20
측면 플랜지 드릴링: EN1092-2 PN10/PN16/ANSI 150# 등
상단 플랜지: ISO 5211
압력 테스트 표준: EN12266- 1/API 598
쉘 압력 테스트: PN×1.5, 씰 압력 테스트: PN×1.1

드라이브 모드

레버, 웜기어, 전동헤드, 공압헤드 등

일련번호	부품명	재료
1	밸브 본체	DI/WCB/SS
2	밸브 플레이트	DI/SS/Al-청동
삼	밸브 샤프트	SS/모넬
4	좌석	EPDM/NBR/VITON/PTFE
5	부싱	PTFE/청동
6	오링	NBR
7	핀	스테인레스 스틸

플랜지 치수 EN1092-2 PN16 (단위: mm)

DN:mm	엘	ㅏ	비	фC	nM	фD	페	n1-фd1
50	43	161	80	125	4-M16	65	50	4-8
65	46	175	89	145	4-M16	65	50	4-8
80	46	181	95	160	8-M16	65	50	4-8
100	52	200	114	180	8-M16	90	70	4-10
125	56	213	127	210	8-M16	90	70	4-10
150	56	226	139	240	8-M20	90	70	4-10
200	60	260	175	295	12-M20	125	102	4-12
250	68	292	203	355	12-M24	125	102	4-12
300	78	337	242	410	12-M24	125	102	4-12
350	78	368	267	470	16-M24	125	102	4-12
400	216	400	309	525	16-M27	175	140	4-18
450	222	422	328	585	20-M27	175	140	4-18
500	229	480	361	650	20-M30	175	140	4-18
600	267	562	459	770	20-M33	210	165	4-22
