웨이퍼형 단일 플레이트 체크 밸브 DN50-DN300

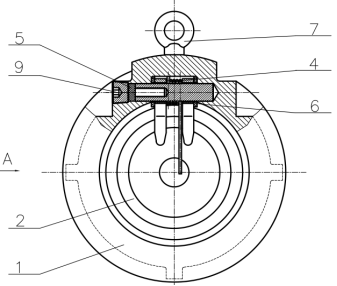

그래픽 세부 정보
| 일련번호 | 이름 | 재료 |
| 1 | 밸브 본체 | 회주철/연성철 |
| 2 | 밸브 플레이트 | 스테인레스 스틸 |
| 삼 | 밸브 샤프트 | 스테인레스 스틸 |
| 4 | 봄 | 스테인레스 스틸 |
| 5 | 고무 패드 | 니트릴 고무 |
| 6 | 틈 메우는 물건 | F4 |
| 7 | 매달린 반지 | 아연 도금 강판 |
| 8 | 밀봉 링 | 니트릴 고무 |
| 9 | 상단 나사 | 탄소강/스테인리스강 |

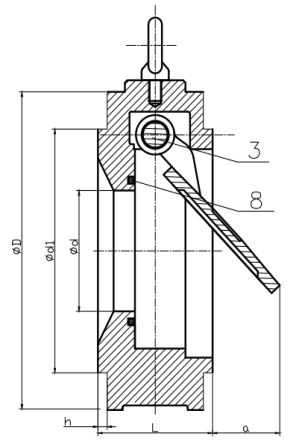

전체 치수 PN16 단위: mm
| 크기 | 엘 | 시간 | ㅏ | Φd | Φd1 | ΦD | 케이 V | 폭:kg | ||||
| DN50 | 44.5 | 2 | 29 | 33 | 82 | 102 | 53 | 1.55 | ||||
| DN65 | 48 | 2 | 30 | 47 | 100 | 121 | 63 | 2.3 | ||||
| DN80 | 51 | 2 | 56 | 52 | 120 | 134 | 146 | 2.8 | ||||
| DN100 | 57 | 2 | 75 | 76 | 155 | 172 | 242 | 4.65 | ||||
| DN150 | 70 | 2 | 114 | 121 | 200 | 220 | 877 | 8.5 | ||||
| DN200 | 73 | 2 | 156 | 168 | 260 | 277 | 1420 | 14.2 | ||||
| DN250 | 79 | 2 | 187 | 194 | 300 | 337 | 2130 | 25 | ||||
| DN300 | 86 | 2 | 222 | 241 | 380 | 407 | 3215 | 36.5 | ||||
