웨이퍼형 이중 플레이트 체크 밸브 DN50-DN600

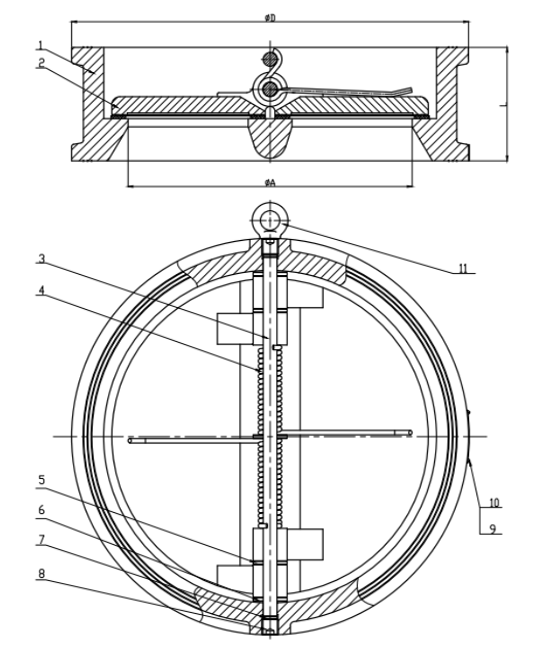

그래픽 세부 정보
구조 길이 표준
ISO 5752/EN 558-1 시리즈 16/API 594
플랜지 연결
EN 1092-2 PN10/PN16/BS10 테이블 D&
테이블 E/JIS 10K /ANSI 150
| 일련번호 | 이름 | 재료 |
| 1 | 밸브 본체 + 씰 | 연성이 있는 철 + EPDM |
| 2 | 밸브 플레이트 | 연성이 있는 철/스테인리스 |
| 삼 | 밸브 샤프트 | 스테인레스 스틸 |
| 4 | 봄 | 스테인레스 스틸 |
| 5 | 틈 메우는 물건 | F4 |
| 6 | 밸브 플레이트 개스킷 | F4 |
| 7 | 고무 플러그 | EPDM/니트릴 |
| 8 | 상단 나사 | 탄소강 |
| 9 | 명찰 | 알루미늄/SS |
| 10 | 대갈못 | ML2 |
| 11 | 매달린 반지 | 아연도금강/스테인리스강 |
전체 치수 PN16 단위: mm
| 크기 | 엘 | ΦA | ΦD | |||||||||
| EN 558-16 | PN10 | PN16 | ANSI 150 | JIS 10K | 학사 10D | BS10E | ||||||
| DN50 | 43 | 65 | 107 | 107 | 103 | 101 | 107 | 107 | ||||
| DN65 | 46 | 80 | 127 | 127 | 120 | 121 | 127 | 127 | ||||
| DN80 | 64 | 94 | 142 | 142 | 133 | 131 | 127 | 127 | ||||
| DN100 | 64 | 117 | 162 | 162 | 171 | 157 | 161 | 161 | ||||
| DN125 | 70 | 145 | 192 | 192 | 192 | 187 | 192 | 192 | ||||
| DN150 | 76 | 170 | 218 | 218 | 218 | 218 | 213 | 213 | ||||
| DN200 | 89 | 224 | 273 | 273 | 276 | 267 | 270 | 270 | ||||
| DN250 | 114 | 265 | 328 | 328 | 336 | 330 | 334 | 334 | ||||
| DN300 | 114 | 310 | 378 | 382 | 406 | 375 | 380 | 380 | ||||
| DN350 | 127 | 360 | 438 | 442 | 447 | 420 | 442 | 442 | ||||
| DN400 | 140 | 410 | 487 | 494 | 511 | 483 | 492 | 492 | ||||
| DN450 | 152 | 450 | 537 | 554 | 546 | 538 | 554 | 554 | ||||
| DN500 | 152 | 505 | 592 | 616 | 603 | 593 | 615 | 615 | ||||
| DN600 | 178 | 624 | 694 | 733 | 714 | 697 | 725 | 723 | ||||
참고: DN600을 초과하는 크기 또는 표준 API594가 필요한 경우 당사에 문의하십시오.
